Од светот

3D печатени социјални домови во Јужна Америка

Проектот во Колумбија покажува како технологијата може да се користи за изградба во оддалечените области

Првото 3D печатено социјално домување во Јужна Америка е завршено во La Unión, во западниот дел на Колумбија, Одделот Антиокија, со ѕидови испечатени од колумбискиот Cementos Argos користејќи го печатачот Bod2 на Cobod во име на непрофитната организација Fundación Berta Martínez.

Двете еднокатни куќи имаат по 63 квадратни метри. Тие беа испечатени на лице место за 16 часа во текот на три дена. Cobod го опиша процесот како 30% побрз од традиционалните градежни техники, со 15–30% помалку отпад и 20% пониски трошоци за материјали.

Секој дом има две спални соби, дневна соба, кујна, бања, перална и трем, ѕидови високи 2,2 метри и дрвен покрив.

Прилагодено мешање

Комерцијалните печатачи на Cobod работат со различни мешавини. Cementos Argos’ прилагодена мешавина од малтер за овој проект содржеше 99% локални суровини. Јачината на притисок на ѕидовите надминува 35 MPa (5.076 psi).

Нагоре на планината

Печатачот се превезувал во пет мали камиони на планински терен и обилни дождови.

Зборувајќи со GCR, Филип Лунд-Нилсен, ко-основачот на Cobod, рече: “Екипажот од три до четири лица може да управува со печатачот континуирано, отстранувајќи го главното тесно грло.”

Технологијата може да се користи заедно со традиционалните градежни техники.

https://www.globalconstructionreview.com/south-americas-first-3d-printed-social-homes/

https://highways.today/2026/04/18/3d-printed-housing-colombia/

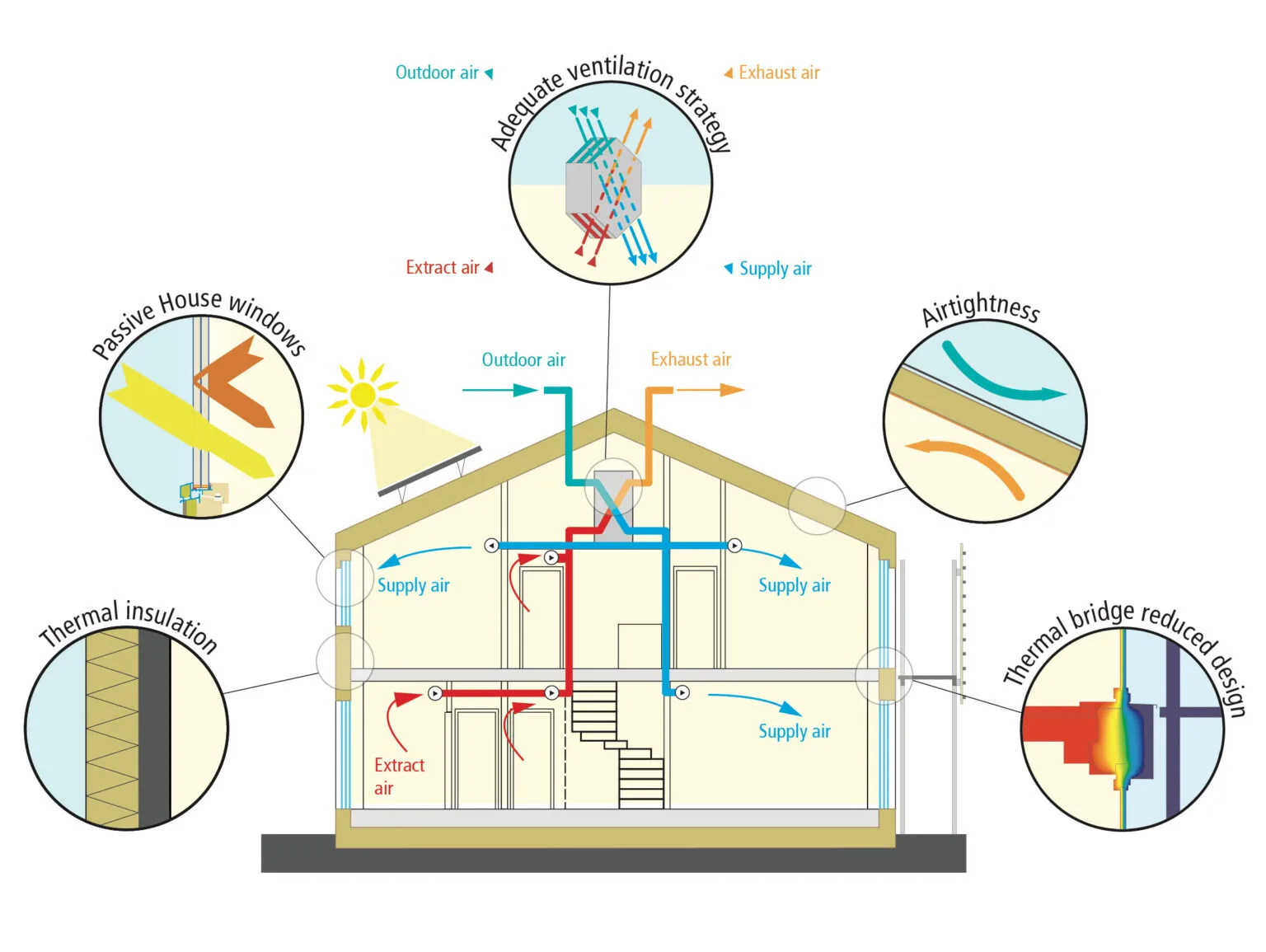

https://www.passivhaustrust.org.uk/UserFiles/File/Technical%20Papers/ROT/How%20to%20build%20a%20Passivhaus_Chapters%201%20to%204(2).pdf

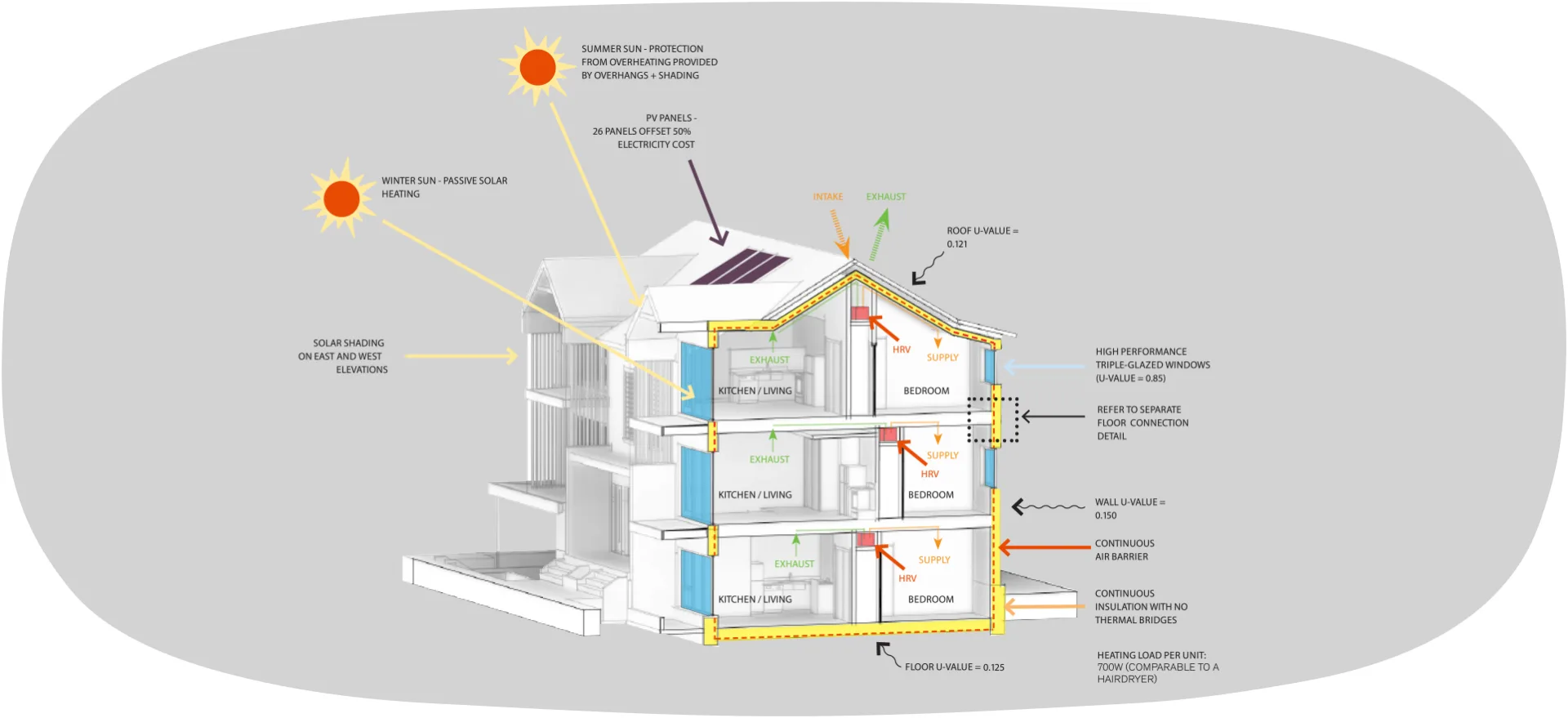

https://www.phius.org/sites/default/files/2022-04/phius-commercial-construction-design-guide.pdf

https://inovativnost.mk/2018/01/16/da-gi-razbieme-desette-mitovi-za-pasivna-kukja/

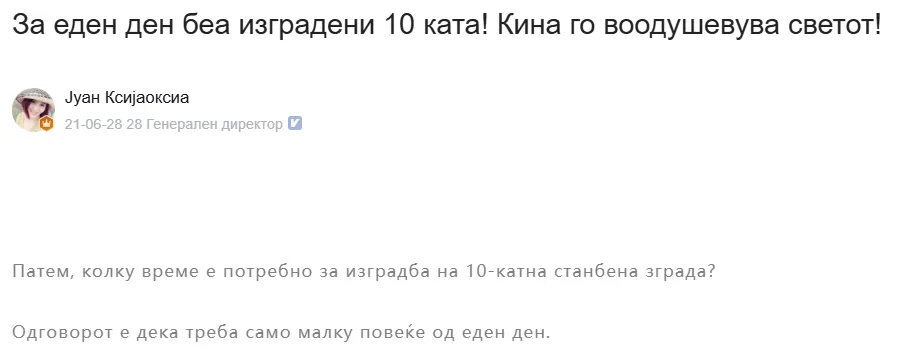

Поточно, тоа е 28 часа и 45 минути.

Ова е рекорд поставен од кинеската зграда Yuanda Buildable, а оваа зграда се нарекува “Living Building”.
Па, како го прави тоа?

Се испостави дека користеле модуларен метод на конструкција на склопување. Прво, во фабриката беше изграден модул налик на контејнер, секој со димензии 12,19 метри долг, 2,44 метри широк и 3 метри висок.

Потоа се транспортира до градилиштето со камион.

https://maimai.cn/article/detail?fid=1637988576&efid=gJafXMEhr0zkwbVtZ-agkg

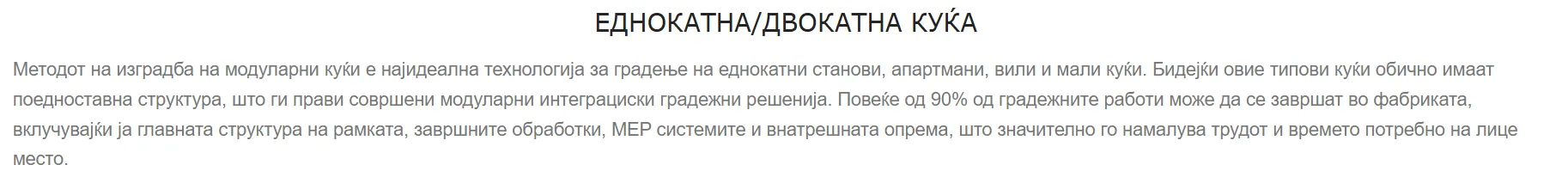

Moдуларни куќи

Колку модули се потребни?

Бројот на модули првенствено зависи од површината и обликот на куќата. На пример, двокатна резиденција со површина од 531 квадратен метар бара приближно 20 модули за изградба. Секој модул е ​​прецизно произведен во фабриката за да се обезбеди конзистентност и квалитет. Внатрешниот распоред вклучува: паркинг гаража, пет спални соби, три трпезарии, една кујна, шест бањи и работна соба. Сите простори се претходно склопени во фабриката и се подготвени за непосредна употреба по испораката на локацијата.

Модуларен дијаграм на распоред

Овие модуларни домови се составени од 20 индивидуални модули: 10 на првото ниво и 12 на второто. Модулите на приземјето се безбедно прицврстени на трајна основа, додека модулите на вториот кат се прецизно наредени врз нив со употреба на тешка опрема за кревање. Откако ќе се постават на своето место, модулите се прицврстуваат еден за друг со употреба на високоцврсти структурни конектори, со што се формира унифициран, цврст структурен систем. Стандардите за градба за овој тип на живеалиште се дизајнирани да ги исполнат - и често да ги надминат - барањата на традиционалните локални градежни прописи.

Колку брзо може да се изгради модуларна куќа?

Периодот на изградба за еден модул е ​​приближно 10 дена. Ова вклучува целосна внатрешна декорација, завршни работи на ѕидови и подови, водовод, електрични инсталации и системи за вентилација - сè во согласност со локалните градежни прописи!

https://gsmodular.com/mk/single-double-storey-home/

MEP системи (МЕP - Mechanical, electrical and plumbing)

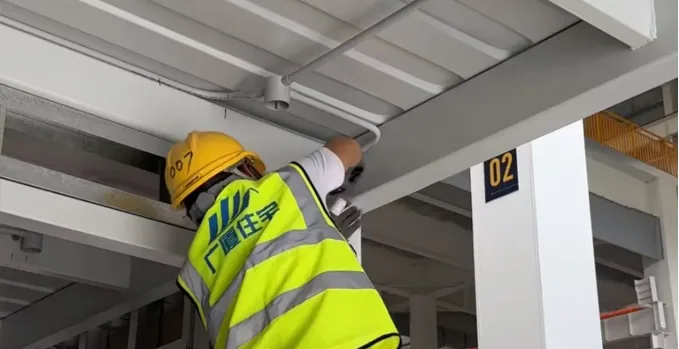

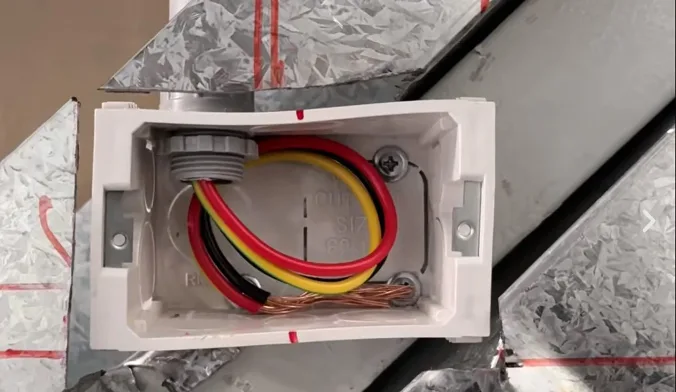

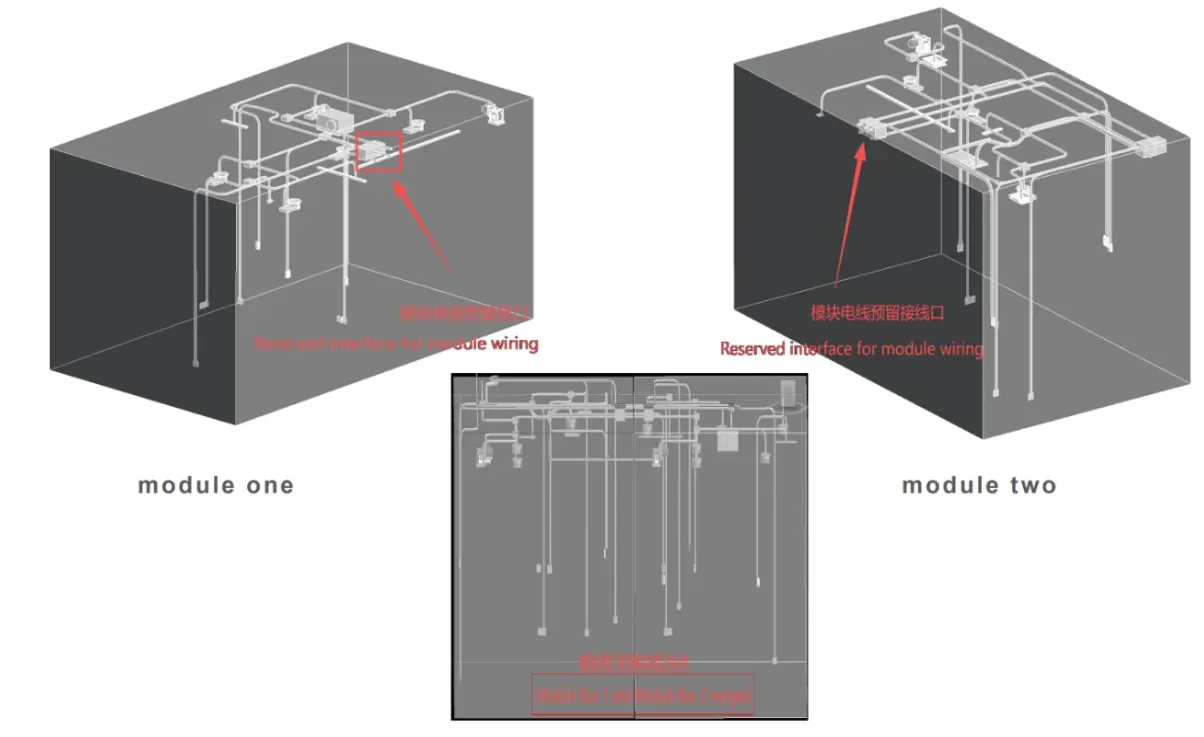

Електрично поврзување измеѓу модулите

Фабрички претходно инсталирани MEP системи

Во Модуларно Интегрираната Конструкција (MiC), сите водоводни и електрични системи се претходно инсталирани во секоја модуларна единица за време на фабричкото производство. Во споредба со традиционалната инсталација на лице место, овој модуларен пристап обезбедува поголема прецизност, стандардизирана контрола на квалитетот и значително намалени ризици во изградбата. Од фазата на проектирање, MEP насочувањето, позициите на интерфејсот и резервираните отвори се целосно координирани со модуларната структура и внатрешната завршна обработка, формирајќи високо интегриран градежен систем.

Интегриран водоводен систем

Водоводниот систем е претходно вграден во ѕидните шуплини и подните конструкции, со посебни рути за цевки за топла и ладна вода. Цевките се инсталирани по должината на структурните празнини и се фиксираат со наменски стеги за да се обезбеди стабилност. Подните системи вклучуваат резервирани канали за цевки, запечатени со противпожарни и водоотпорни материјали за да се спречи протекување. Сите излези за вода се прецизно позиционирани за кујни и бањи, тестирани под притисок во фабриката и опремени со флексибилни споеви на интерфејсите на модулите за безбедно и ефикасно поврзување на лице место.

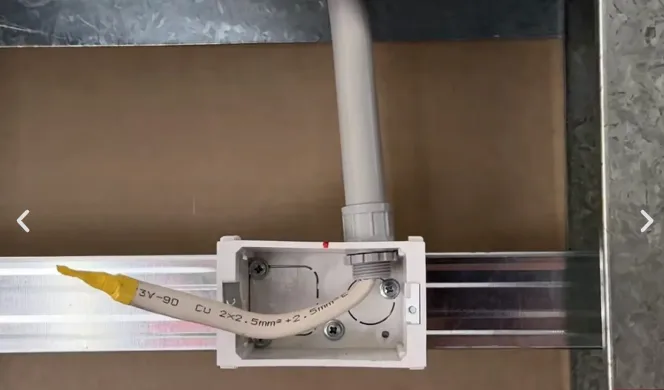

Одделен електричен систем

Скриен MEP дизајн во модуларни ентериери

Сите MEP системи во модуларните згради се целосно скриени во слоевите на ѕидовите, подот и таванот, обезбедувајќи чиста и беспрекорна внатрешна завршница. По инсталацијата, површините се завршуваат со гипс-картонски плочи, плочки или други материјали, без видливи цевки или жици. Овој модуларен интегриран пристап не само што го одржува истиот визуелен квалитет како и традиционалната конструкција, туку и ја подобрува ефикасноста и конзистентноста на инсталацијата.

Модуларни врски и пристапност за одржување

Секоја модуларна единица е дизајнирана со стандардизирани MEP интерфејси за поврзување, вклучувајќи унифицирани позиции и спецификации за брзо склопување на лице место. За време на инсталацијата, модулите се директно поврзани и запечатени без дополнителна модификација на лице место. Во исто време, пристапните панели се интегрирани во клучни области како што се бањи, кујни и тавани, овозможувајќи лесна инспекција и одржување, а воедно зачувувајќи го интегритетот на модуларната структура и завршните обработки.

https://gsmodular.com/mk/mep-systems/

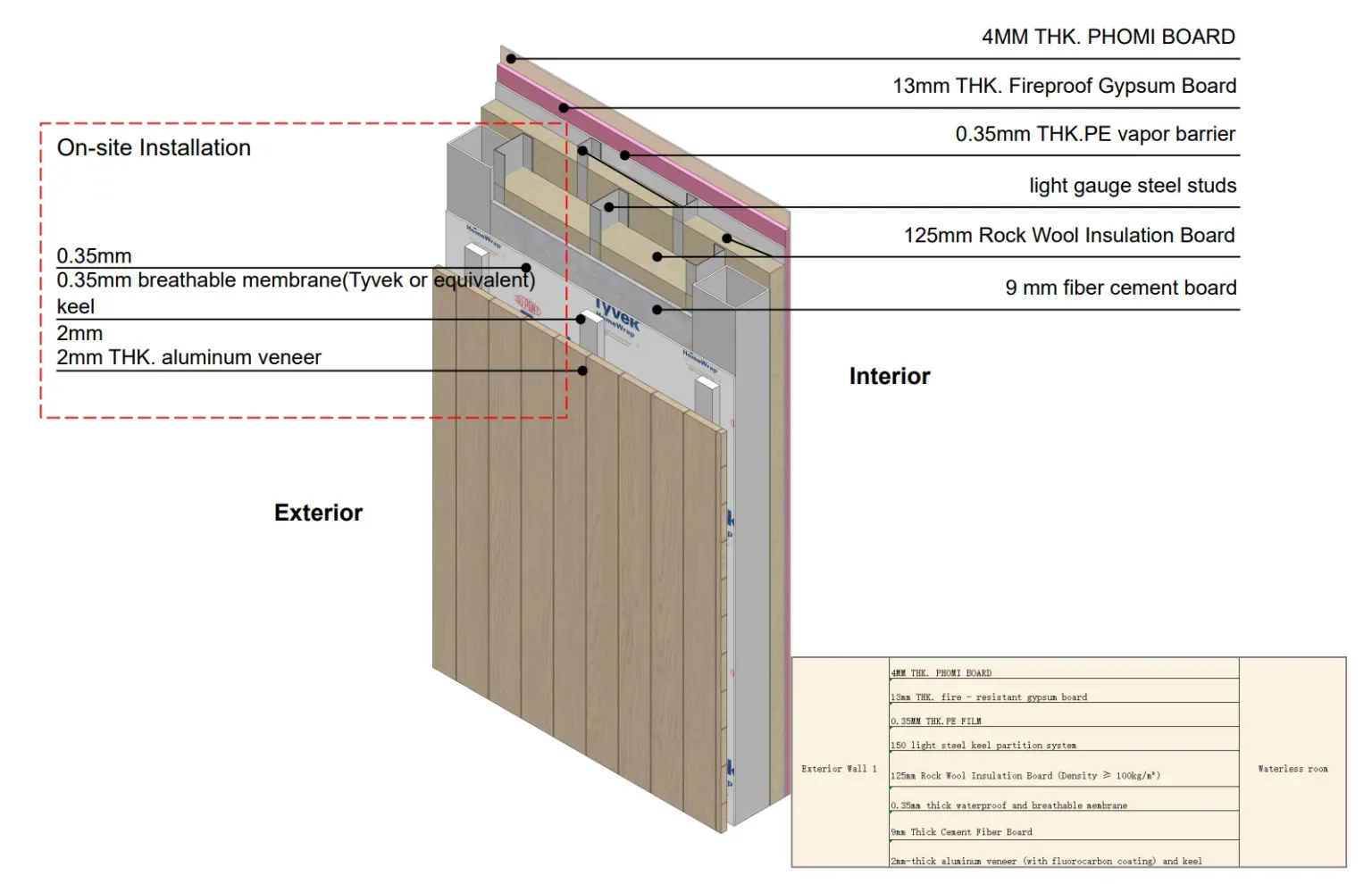

Модуларна структура за ѕидно склопување

Ѕидниот систем на GSMODULAR е слоевит склоп што комбинира фабрички префабрикувани компоненти со инсталација на лице место. Вклучува внатрешни панели, огноотпорна гипс-картонска плоча, пареа бариера и рамка од лесен челик, со изолација од камена волна за топлински и акустични перформанси.

Надворешноста е завршена на лице место со дишечка мембрана, потпорна кила и алуминиумска облога, формирајќи издржлива и високо-перформансна обвивка на зградата.

https://gsmodular.com/mk/integrated-modular-wall-systems/

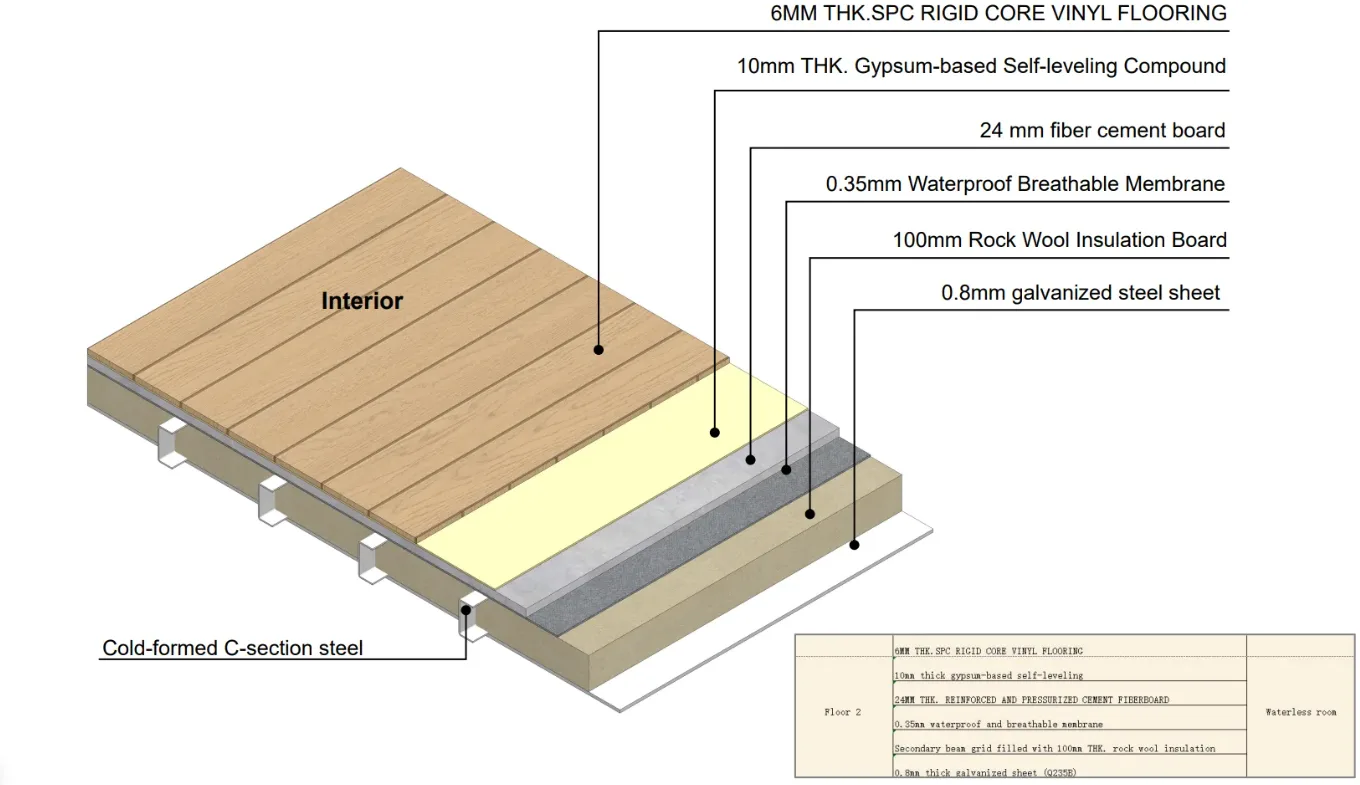

Модуларен систем на подна конструкција

Модуларниот систем на подови се одликува со високо-перформансна повеќеслојна конфигурација, дизајнирана за издржливост, контрола на влага и флексибилност при завршната обработка. Типичната конструкција вклучува:

Водоотпорна и дишечка мембрана за заштита од влага, панели од цементни влакна за цврстина и стабилност, самонивелирачки слој на база на гипс за мазна, рамномерна површина, завршен површински слој прилагодлив на различни завршни обработки.
Секој слој работи како дел од интегриран систем, обезбедувајќи долгорочни перформанси и компатибилност со различни материјали за подови како што се винил, плочки или дрво.

https://gsmodular.com/mk/integrated-modular-floor-system/

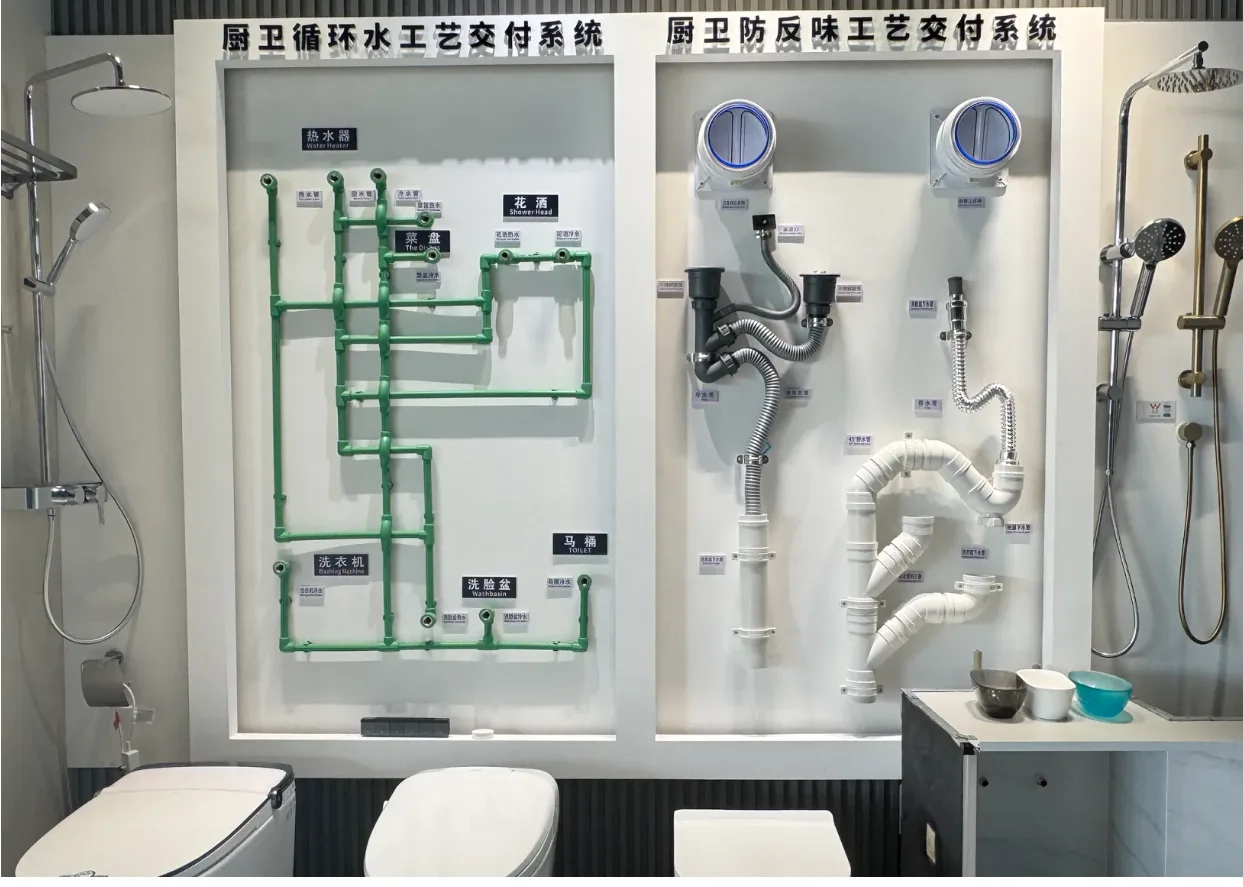

Интегрирани водоводни системи за кујна и бања

Нашите модуларни водоводни системи се целосно претходно склопени и тестирани под притисок во нашата контролирана фабричка средина, со што се елиминираат грешките при склопување на лице место и потенцијалните протекувања. Со интегрирани кола за топла/ладна вода и спречување на повратен тек со сифон, овие системи ефикасно спречуваат мириси од канализација и обезбедуваат постојан проток на вода. Секоја цевка е подложена на ригорозни проверки на квалитетот пред да го напушти објектот, обезбедувајќи сигурни перформанси во согласност со прописите за кујнски и бањски апликации.

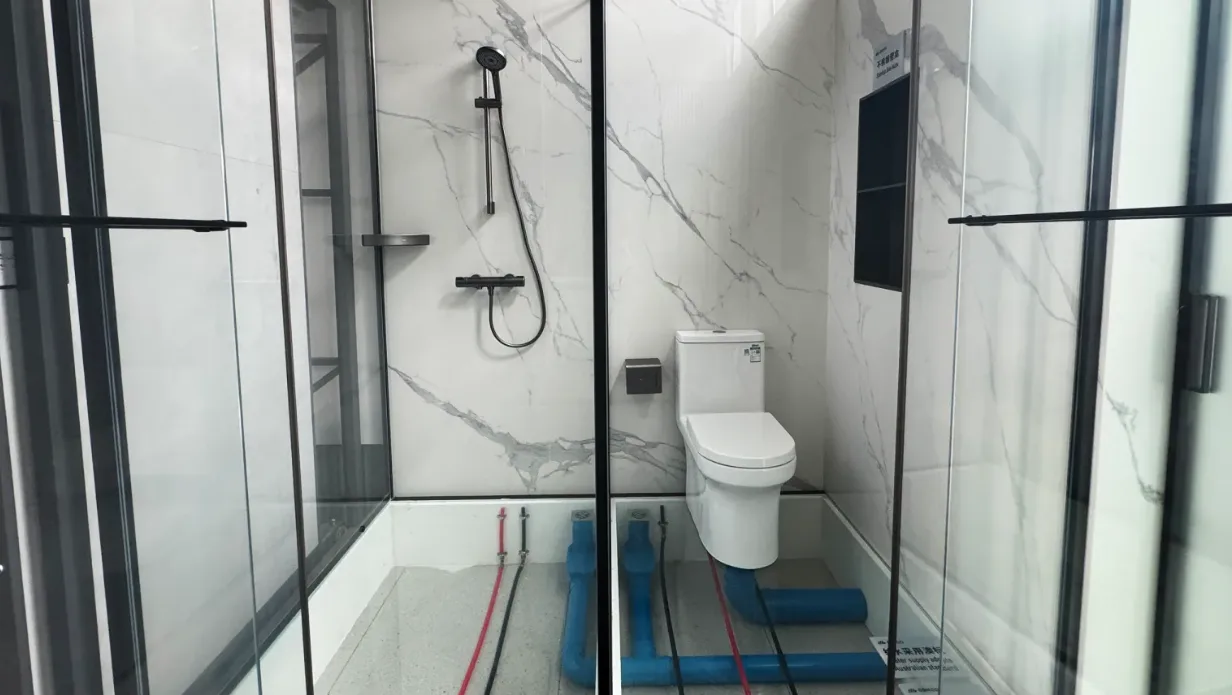

Систем за одводнување на ист кат

Дизајниран специјално за модуларна конструкција, нашиот систем за одводнување на ист под ги интегрира сите отпадни цевки во рамките на подниот слој, елиминирајќи ги грдите тавански цевки и поедноставувајќи го идното одржување. Фабрички насочувано и тестирано за протекување, ова решение ја намалува бучавата од протокот на вода, спречува протекување меѓу подовите и овозможува флексибилни распореди на бањите. Секоја компонента е однапред проектирана за да ги исполни меѓународните градежни стандарди, обезбедувајќи брза, безпроблемна инсталација на лице место и долгорочна сигурност.

https://gsmodular.com/mk/integrated-modular-kitchen-bathroom-system/

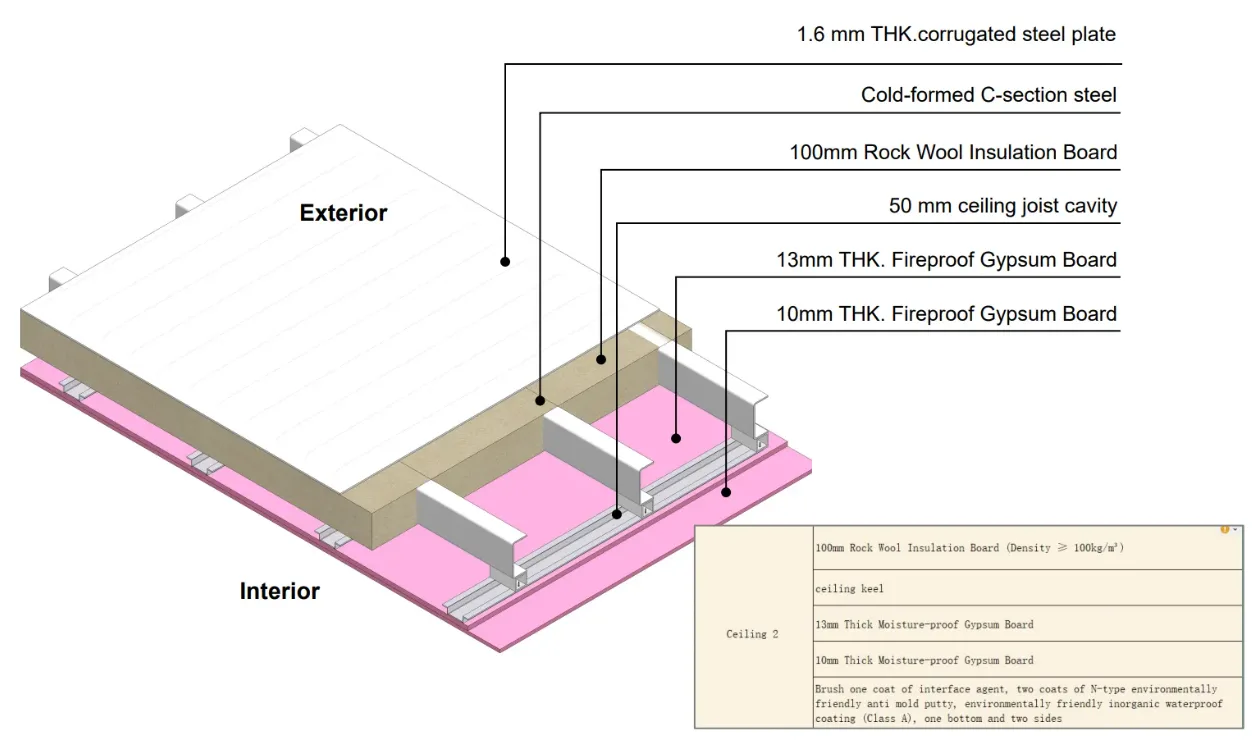

Модуларен кровен структурен систем

Наменет за модуларна конструкција, овој кровен систем интегрира ладно обликувана челична рамка со профилирани челични лимови и незапалива изолација. Дизајниран за фабричка подготовка, издржливост при транспорт и брза инсталација на лице место, обезбедувајќи структурен интегритет во текот на целиот модуларен животен циклус.

https://gsmodular.com/mk/integrated-modular-roofing-system/

Системи за внатрешна завршна обработка

Системите за внатрешна завршна обработка на GSMODULAR се фабрички инсталирани и целосно интегрирани со MEP компоненти, обезбедувајќи прецизно извршување и конзистентен квалитет. Од ѕидни панели и подови до тавански системи, сите завршни обработки се проектирани за издржливост, леснотија на одржување и беспрекорна координација во рамките на модуларните единици, значително намалувајќи ја работата на лице место и времето за инсталација.

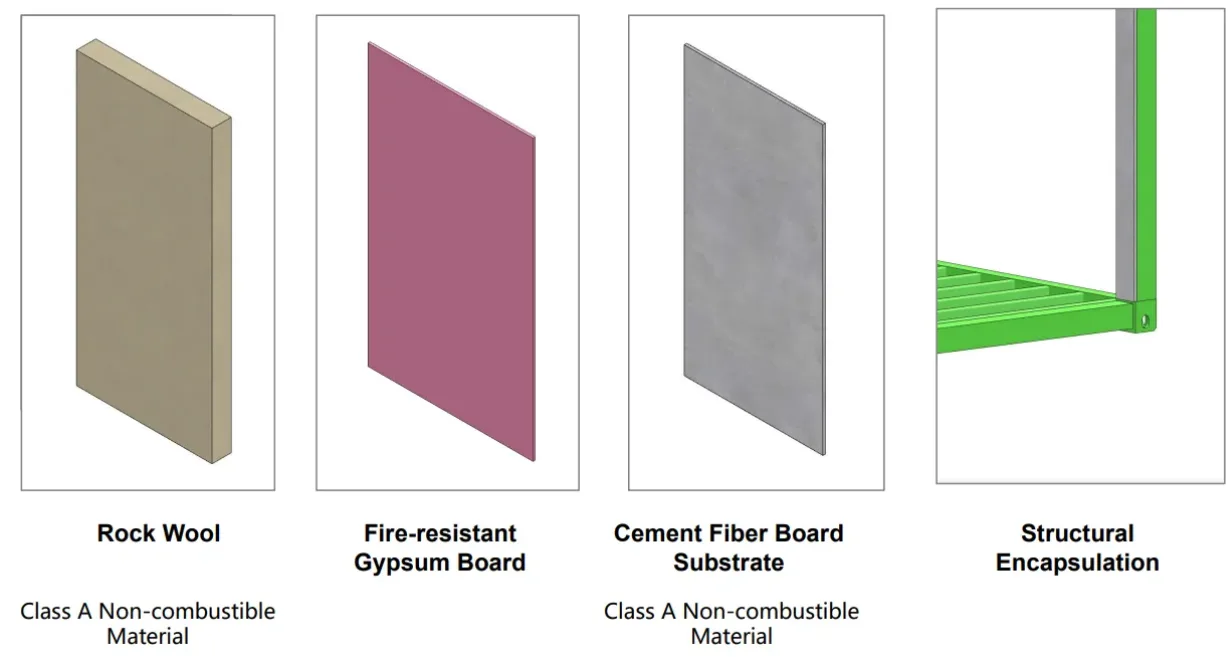

Огноотпорни материјали

Сите материјали за внатрешна употреба се избрани за да ги исполнат строгите барања за противпожарна заштита, вклучувајќи гипс-картонски плочи со оценка за пожар, незапаливи панели и сертифицирани системи за изолација. Овие материјали се тестираат во согласност со меѓународните стандарди за да се ограничи ширењето на пламенот и да се подобри целокупната безбедност на зградата.

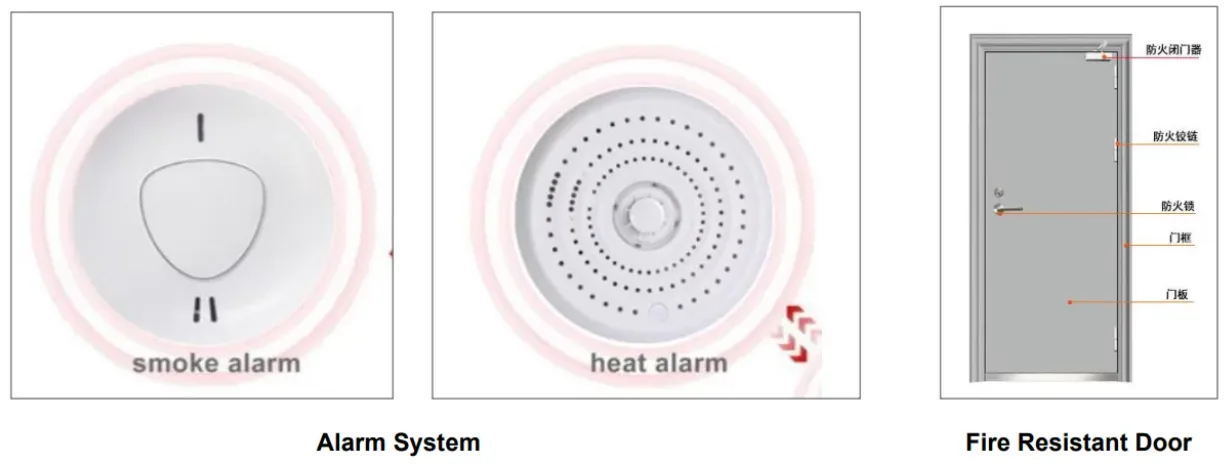

Системи за заштита од пожар

Интегрираните системи за противпожарна заштита, вклучувајќи детектори за чад, прскалки и алармни уреди, се претходно инсталирани и тестирани во фабричката средина. Ова обезбедува сигурни перформанси на системот, ја намалува комплексноста на инсталацијата на лице место и гарантира усогласеност со барањата за противпожарна безбедност специфични за проектот.

https://gsmodular.com/mk/modular-interior-finishing-systems/
